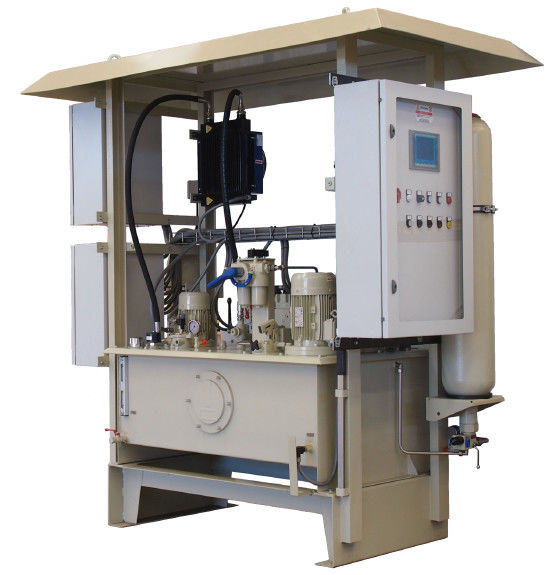

বৈদ্যুতিক জলবাহী নিয়ন্ত্রণ ব্যবস্থা / পরিদর্শন দরজা দিয়ে সজ্জিত জলবাহী শক্তি ইউনিট Unit

নিয়ন্ত্রণ ব্যবস্থা

জলবাহী শক্তি ইউনিট সার্কিট উপস্থিত তেল পূর্ণ পরিমাণে সংগ্রহ করতে সক্ষম বহিরঙ্গন পরিষেবার জন্য উপযুক্ত একটি ইস্পাত ট্যাঙ্ক সরবরাহ করা হয়। ট্যাঙ্কটি পরিদর্শন দরজা, ফিল্টার সহ শ্বাসযন্ত্র, 2 স্তরের সুইচ, 1 তাপমাত্রা সুইচ, 1 ভিজ্যুয়াল স্তর সূচক সহ সজ্জিত।

দুটি প্রধান মোটর-পাম্প গ্রুপ P1 এবং P2, প্রতিটি বৈদ্যুতিক মোটর লাগানো, ট্যাঙ্কে সরবরাহ করা হয়; স্থির স্থানচ্যুতি পাম্প 200 বারের চাপে প্রয়োজনীয় প্রবাহের হার সরবরাহ করতে সক্ষম।

স্থির স্থানচ্যুতি পাম্প পি 3, ক্লোজিং ডিটেক্টর (ডিপিএস 3) এবং এক্সচেঞ্জার (আর) দিয়ে ফিল্টারিং / কন্ডিশনার গ্রুপ অভ্যন্তরীণ থার্মোস্ট্যাট দ্বারা চালিত ফ্যানের সাহায্যে সরবরাহ করা হয়।

প্রধান পাম্পগুলির কাজগুলি হ'ল:

n ° 1 সক্রিয় পাম্প, বদ্ধ / খোলা অবস্থানে বা অবিচ্ছিন্ন নিয়ন্ত্রণে সমস্ত নিয়ন্ত্রণ ভালভ বজায় রাখতে।

n ° 1 স্ট্যান্ড-বাই পাম্প কম চাপ সুইচ থেকে অ্যালার্ম সিগন্যালে সক্রিয় করা পাম্প সাধারণ ডেলিভারি বহুগুণে মাউন্ট করা হয়েছে

পাম্প প্রবাহের হার প্রতিটি ভালভের জন্য সঞ্চয়ের ব্যবস্থার হস্তক্ষেপকে জড়িত না করে নিয়ন্ত্রণ মোডে সর্বাধিক স্ট্রোক সময় প্রয়োজন তা নিশ্চিত করতে যথেষ্ট।

মোটর-পাম্প গ্রুপগুলির সাধারণ ডেলিভারি বহুগুণে চারটি চাপ সুইচ ইনস্টল করা হয়েছে:

পিএস 1 "নিম্ন তেল চাপ সংকেত" সরবরাহ করে

পিএস 2 "ন্যূনতম তেল চাপ সংকেত" সরবরাহ করে (অর্থাত্ উদ্ভিদ কমিশনের বাইরে)।

পিএস 3 সক্রিয় পাম্প বন্ধ করে দেয়

পিএস 4 সক্রিয় পাম্প শুরু করে

একটি সঞ্চালক এ 1, নিয়মিত ডেলিভারি বহুগুণে sertedোকানো হয়, একটি মোটর / পাম্প গোষ্ঠী থেকে অন্য একটিতে ঝামেলা-মুক্ত পরিবর্তন-ওভার প্রদানের জন্য জলবাহী শক্তি ইউনিটে ইনস্টল করা হয়।

ওভারফ্লো ভালভ ভিএস 3 প্রাথমিক সার্কিটের তেলের চাপ নিয়ন্ত্রণ করে।

দুটি সিলড সর্বাধিক চাপ সুরক্ষা ভালভ ভিএস 1 এবং ভিএস 2 পাম্প বিতরণে মাউন্ট করা হয়েছে।

বৈদ্যুতিক ক্লগিং ডিটেক্টর ডিপিএস 1-ডিপিএস 2 সরবরাহকারী একটি ডাবল ফিল্টার এফ পাওয়ার ইউনিট আউটলেটে ইনস্টল করা আছে।

জলবাহী শক্তি ইউনিট দুটি টার্মিনাল বাক্স সহ সরবরাহ করা হয়: প্রথমটি ইন্সট্রুমেন্ট কেবলগুলির জন্য তৈরি করা হয়, দ্বিতীয়টি বৈদ্যুতিক মোটরগুলির জন্য।

একটি সংযোজক (20 লিটার) সংযুক্ত ভালভের নিয়ন্ত্রণ এবং দ্রুত পদক্ষেপের জন্য পাম্পগুলিকে সহায়তা করে।

জরুরী ক্রিয়াগুলির জন্য সোলেনয়েড ভালভ এবং নিয়ন্ত্রণ মোডের জন্য আনুপাতিক ভালভ হাইড্রোলিক সিলিন্ডারে ইনস্টল করা হয়।

বিকল্প:

গরম করার পদ্ধতি

আহরণকারী (10 লিটার)

পিইডি শংসাপত্র সহ সঞ্চয়ের জন্য চাপ ত্রাণ ভালভ

হাত চাপা

প্রথমে তেল ভর্তি

আহরণকারীদের জন্য চার্জ এবং পরীক্ষার ইউনিট

এইচপিইউ পরিচালনার জন্য পিএলসি সহ মন্ত্রিপরিষদ (কোনও সোলেনয়েড বিদ্যুৎ সরবরাহ নেই)

বিল্ট-ইন সোলোনয়েড এবং আনুপাতিক ভালভ সহ সার্ভোকিলিন্ডারগুলি।
