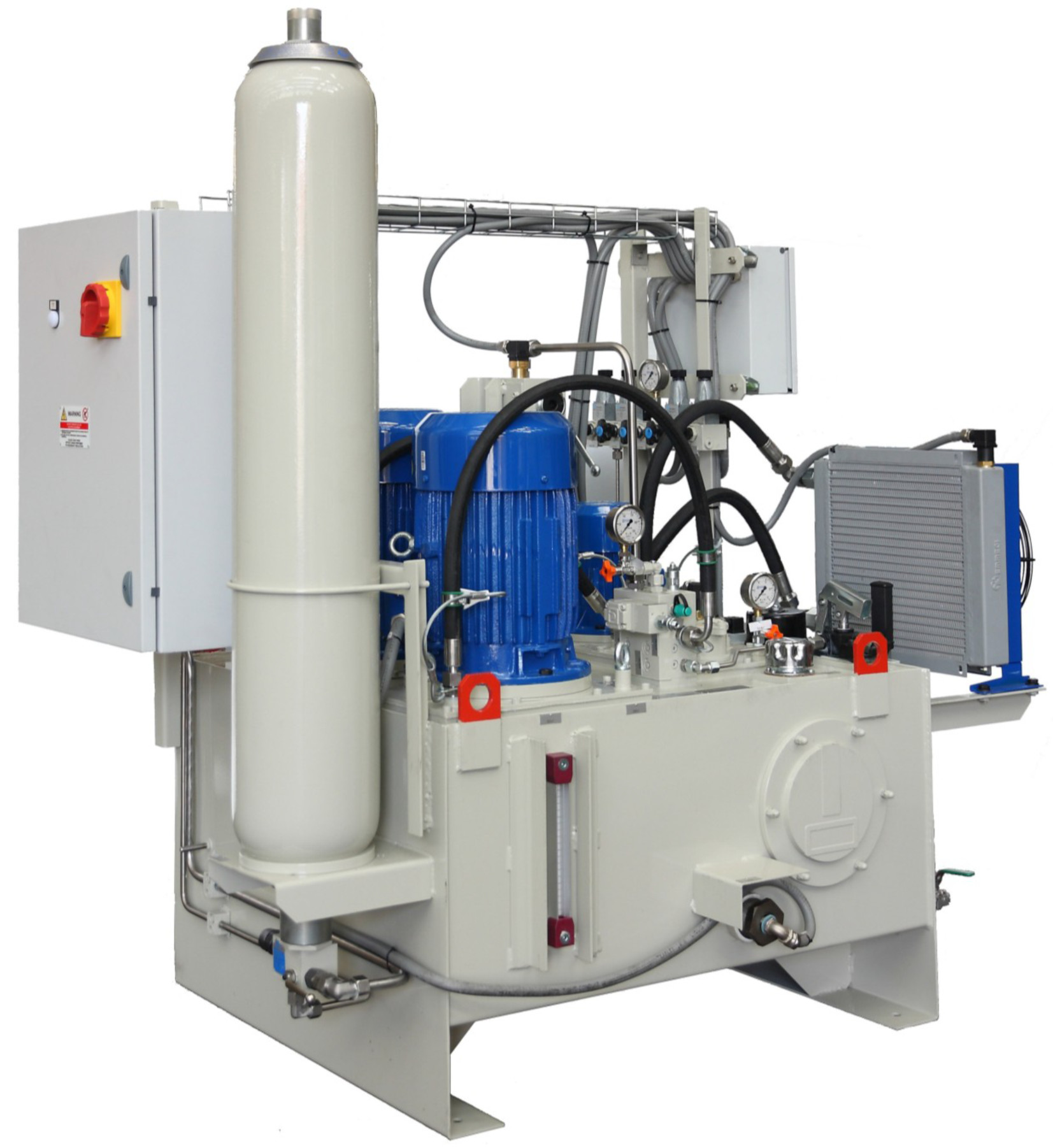

এইচসিপি হাইড্রোলিক কন্ট্রোল সিস্টেম / শিল্প হাইড্রোলিক ভালভ রিমোট কন্ট্রোল সিস্টেম

হাইড্রলিক কনট্রোল প্যানেল (এইচসিপি)

কন্ট্রোল ভালভের জন্য কন্ট্রোল প্যানেলে রয়েছে:

অন্তর্নির্মিত বৈদ্যুতিন সার্কিট দিয়ে সরবরাহ করা এসভি আনুপাতিক ভালভ

জরুরী ক্রিয়া সম্পাদনের জন্য অন-অফ, দ্বি-অবস্থানের সোলেনয়েড ভালভ (ইভি)

সঁচায়ক

অন-অফ ভালভের জন্য নিয়ন্ত্রণ প্যানেলটি গঠিত:

জরুরী ক্রিয়া সম্পাদনের জন্য অন-অফ, দ্বি-অবস্থানের সোলেনয়েড ভালভ (ইভি)

সঁচায়ক

অন-অফ-ভালভের প্রতিক্রিয়া সময়টি উপযুক্ত থ্রোটলিং ডিভাইসগুলির দ্বারা পৃথকভাবে সামঞ্জস্য করা যেতে পারে।

জলবাহী সার্কিটটি রক্ষণাবেক্ষণের ক্রিয়াকলাপের জন্য গেট ভালভ সরবরাহ করা উচিত।

ফুটো হওয়ার কারণে পাম্প স্টপ থেকে 15 মিনিটের মধ্যে পাম্প থাকা অবস্থায় সম্পূর্ণ চক্রগুলি অনুমোদিত।

বিকল্প:

হাত চাপা

ব্যর্থতার ক্রিয়াগুলির জন্য এসআইএল 2 শংসাপত্র

বৈদ্যুতিক নিয়ন্ত্রণের মন্ত্রিসভাকে পুরো হাইড্রোলিক সরঞ্জামগুলির দক্ষতা মঞ্জুর করার জন্য অক্জিলিয়ারি সার্কিট (240 ভ্যাক 24 ভিডিসি), সতর্কতা বাতি, ল্যাম্প, যোগাযোগকারী এবং অন্য কোনও প্রয়োজনীয় উপাদানগুলির জন্য একটি রিডানডেন্ট ফিডার / ট্রান্সফরমার সরবরাহ করা হয়।

প্রতিস্থাপনযোগ্য কার্তুজ দিয়ে পূর্ণ একটি ফ্যান (এক্সট্রাক্টর) দিয়ে লাগানো মন্ত্রিসভাটিতে একটি সহায়ক বৈদ্যুতিক সকেট অন্তর্ভুক্ত রয়েছে।

ন্যূনতম সুরক্ষা ডিগ্রি আইপি 42 সহ শিল্প মান অনুসারে তৈরি, হাইড্রোলিক পাওয়ার ইউনিট, কন্ট্রোল প্যানেল এবং নিয়ন্ত্রণ কক্ষের সাথে ইন্টারচেঞ্জ সংকেত পরিচালনার জন্য জরুরি সোলোনয়েড ভালভ এবং 1 পিএলসি নিয়ন্ত্রণ ব্যবস্থা রাখে।

অতিরিক্ত সার্কিটগুলি পৃথকভাবে সুরক্ষিত হয়, এমনকি যখন অপ্রয়োজনীয় (পাম্প নিয়ন্ত্রণ, পিএলসি বিদ্যুৎ সরবরাহ এবং আনুপাতিক ভালভ) থাকে।

নীচে থেকে কেবল প্রবেশ।

প্যানেল প্রায় নিয়ন্ত্রণে মন্ত্রিসভা থেকে সর্বোচ্চ কেবল চালিত। 200 মি।

আনুপাতিক ভালভের সর্বোচ্চ প্রতিরোধের কেবল 2 ডাব্লু সরবরাহ করে

আনুমানিক আকারগুলি 1200 x 2000 (+ 100) x 600 মিমি।

নিম্নলিখিত সতর্কতা বাতি এবং পুশ বোতাম সামনে সম্মুখের মাউন্ট করা হয়:

আলো:

চালু আছে

প্রধান অ্যালার্ম

সতর্কতা

বোতাম বোতাম:

জরুরি অবস্থা

অ্যালার্ম পুনরায় সেট করুন

পাম্প শুরু

পাম্প বন্ধ

স্বয়ংক্রিয় / ম্যানুয়াল অপারেশন নির্বাচনকারী।

পিএলসি নিয়ন্ত্রণ ফাংশন

সিলিন্ডারগুলি একটি পিএলসি দ্বারা পরিচালিত হয়, বৈদ্যুতিন ক্যাবিনেটের অভ্যন্তরে। পিএলসি নিয়ন্ত্রণ কক্ষ দ্বারা প্রেরিত সেট পয়েন্ট অনুযায়ী সিলিন্ডার অবস্থান নিয়ন্ত্রণ করে এবং ব্যর্থতা এবং জরুরী সংকেতগুলির পাশাপাশি পাম্প পরিবর্তন-ওভার পরিচালনা করে।

পিএলসি প্রদর্শন এবং কীবোর্ডের সাথে সাইটে প্রোগ্রাম করা প্যারামিটারগুলি পরীক্ষা করার অনুমতি দেয় এবং প্রয়োজনে এগুলি সংশোধন করে।

প্যারামিটার পরিবর্তনের অ্যাক্সেস পাসওয়ার্ড দ্বারা সুরক্ষিত।
