আইপি 42 সুরক্ষা হাইড্রোলিক কন্ট্রোল সিস্টেম / বৈদ্যুতিক হাইড্রোলিক কন্ট্রোল সিস্টেম

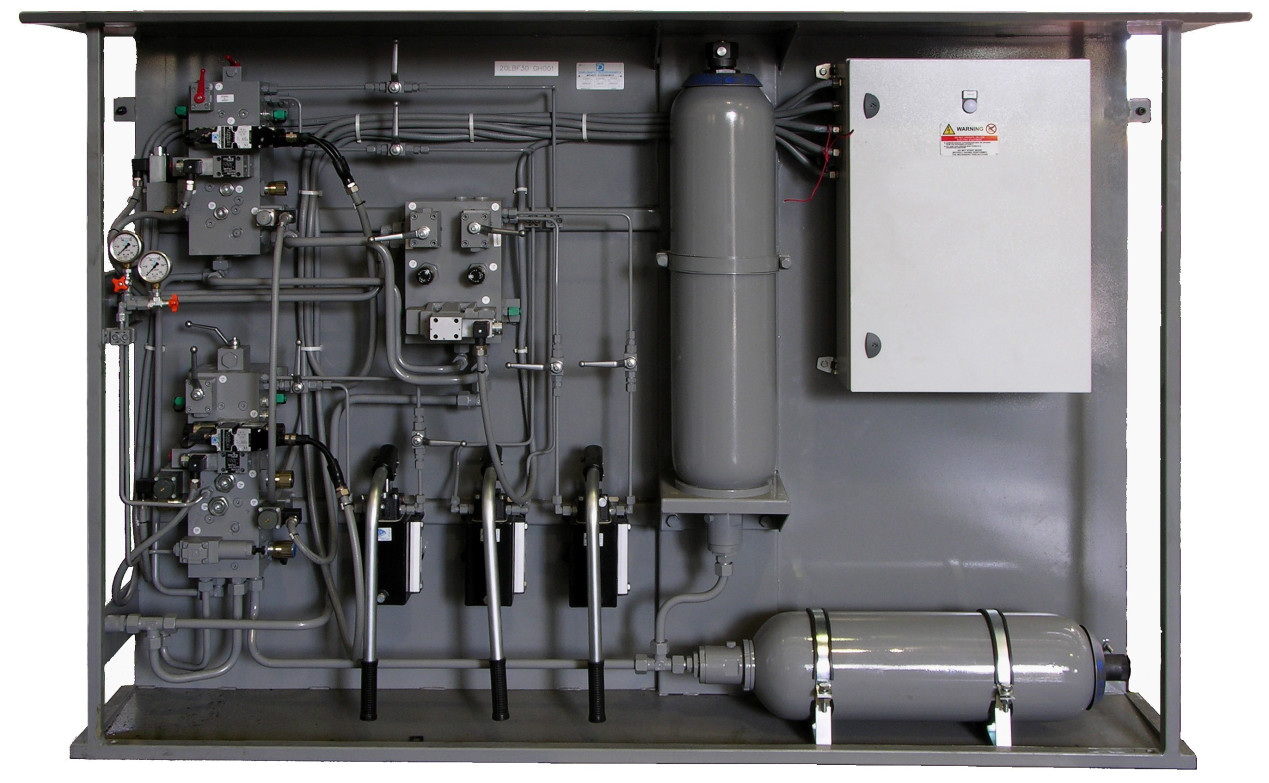

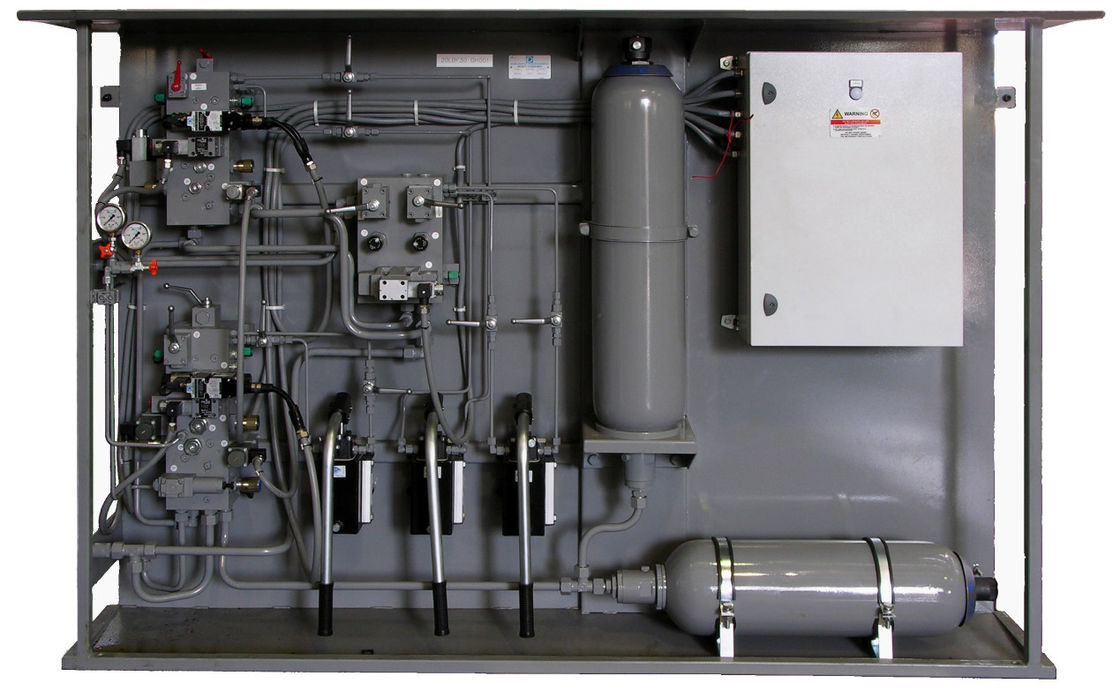

হাইড্রলিক কনট্রোল প্যানেল (এইচসিপি)

কন্ট্রোল ভালভের জন্য কন্ট্রোল প্যানেলে রয়েছে:

এন ° 2 এসভি আনুপাতিক ভালভ (বাষ্প এবং desuper। নিয়ন্ত্রণ ভালভ) অন্তর্নির্মিত বৈদ্যুতিন সার্কিট সরবরাহ

অন-অফ, জরুরী ক্রিয়া সম্পাদনের জন্য দ্বি-অবস্থানের সোলোনয়েড ভালভ (ইভি), (দ্রুত খোলার <1 সেকেন্ড)

সঁচায়ক

এইচসিপি বন্ধ লুপ সিস্টেমে স্ট্রোক নিয়ন্ত্রণের জন্য পজিশনিং কার্ডগুলি (স্টিম ভালভ এবং ডেসুপারহেটিং ভালভ) অ্যানালগ করে।

অন-অফ-ভালভের প্রতিক্রিয়া সময়টি উপযুক্ত থ্রোটলিং ডিভাইসগুলির দ্বারা পৃথকভাবে সামঞ্জস্য করা যেতে পারে।

জলবাহী সার্কিটটি রক্ষণাবেক্ষণের ক্রিয়াকলাপের জন্য গেট ভালভ সরবরাহ করা উচিত।

ফুটো হওয়ার কারণে পাম্প স্টপ থেকে 15 মিনিটের মধ্যে পাম্প থাকা অবস্থায় সম্পূর্ণ চক্রগুলি অনুমোদিত।

বিকল্প:

হাত চাপা

দ্রুত বন্ধ করার জন্য ভালভগুলি <3 সেকেন্ড

বৈদ্যুতিন কন্ট্রোল ক্যাবিনেট

বৈদ্যুতিক নিয়ন্ত্রণের মন্ত্রিসভাকে পুরো হাইড্রোলিক সরঞ্জামগুলির দক্ষতা মঞ্জুর করার জন্য অক্জিলিয়ারি সার্কিট (240 ভ্যাক 24 ভিডিসি), সতর্কতা বাতি, ল্যাম্প, যোগাযোগকারী এবং অন্য কোনও প্রয়োজনীয় উপাদানগুলির জন্য একটি রিডানডেন্ট ফিডার / ট্রান্সফরমার সরবরাহ করা হয়।

প্রতিস্থাপনযোগ্য কার্তুজ দিয়ে পূর্ণ একটি ফ্যান (এক্সট্রাক্টর) দিয়ে লাগানো মন্ত্রিসভাটিতে একটি সহায়ক বৈদ্যুতিক সকেট অন্তর্ভুক্ত রয়েছে।

ন্যূনতম সুরক্ষা ডিগ্রি আইপি 42 সহ শিল্প মান অনুসারে তৈরি, হাইড্রোলিক পাওয়ার ইউনিট, কন্ট্রোল প্যানেল এবং নিয়ন্ত্রণ কক্ষের সাথে ইন্টারচেঞ্জ সংকেত পরিচালনার জন্য জরুরি সোলোনয়েড ভালভ এবং 1 পিএলসি নিয়ন্ত্রণ ব্যবস্থা রাখে।

মন্ত্রিপরিষদে বন্ধ লুপ সিস্টেমে স্ট্রোক নিয়ন্ত্রণের জন্য অ্যানালগ পজিশনিং কার্ড (স্টিম ভালভ এবং ডেসুপারহেটিং ভালভ) রাখা হয়েছে।

অতিরিক্ত সার্কিটগুলি পৃথকভাবে সুরক্ষিত হয়, এমনকি যখন অপ্রয়োজনীয় (পাম্প নিয়ন্ত্রণ, পিএলসি বিদ্যুৎ সরবরাহ এবং আনুপাতিক ভালভ) থাকে।

নীচে থেকে কেবল প্রবেশ।

প্যানেল প্রায় নিয়ন্ত্রণে মন্ত্রিসভা থেকে সর্বোচ্চ কেবল চালিত। 200 মি।

আনুপাতিক ভালভের সর্বোচ্চ প্রতিরোধের কেবল 2 ডাব্লু সরবরাহ করে

আনুমানিক আকারগুলি 1200 x 2000 (+ 100) x 600 মিমি।

পিএলসি নিয়ন্ত্রণ ফাংশন

এইচপিইউ একটি পিএলসি দ্বারা পরিচালিত হয়, বৈদ্যুতিন ক্যাবিনেটের ভিতরে অবস্থিত। পিএলসি ব্যর্থতা এবং জরুরি সংকেতগুলির পাশাপাশি পাম্প পরিবর্তন ওভার পরিচালনা করে।

পিএলসিটি সাইটে প্রোগ্রামযুক্ত পরামিতিগুলি পরীক্ষা করতে, এবং প্রয়োজনে সেগুলি সংশোধন করার জন্য ডিসপ্লে এবং কীবোর্ড সরবরাহ করে।

প্যারামিটার পরিবর্তনের অ্যাক্সেস পাসওয়ার্ড দ্বারা সুরক্ষিত।
